体積領域など特定領域内の節点での変数値をテキスト形式で出力することはできますか。

Takao.Itami over 6 years ago

回答

Postで[全領域]オブジェクトを作成し、[変数出力ファイル]として節点上の変数値をテキスト形式で出力することができます。

例えば、特定の体積領域内の節点でのスカラー変数値を出力する手順は以下の通りです。

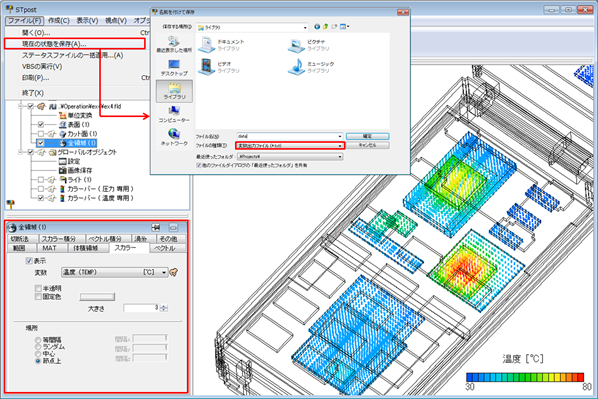

1. メニューバー[作成]-[全領域]で[全領域]オブジェクトを作成する。

2. [全領域]-[体積領域]タブで

・[MATと体積領域の設定関係]を[AND]にする。

・[表示する体積領域]で目的の体積領域を選択する。

3. [全領域]-[スカラー]タブで表示する[変数]を選択する。

4. [全領域]-[スカラー]タブの[場所]を[節点上]にする。

5. メニューバー[ファイル]-[現在の状態を保存]で[ファイルの種類]を[変数出力ファイル]として保存する。

ここでは体積領域内の節点としましたが、カット面や等値面を利用して、

任意領域内の節点での値を出力することも可能です。

ベクトル値を出力する場合は手順3、4を[ベクトル]タブで行ってください。

また、節点上ではなく要素中心での変数値を出力する場合は、手順4で[中心]を選択します。
