Patran/Nastran2021に置ける伝熱解析の2物体間の熱的接続の方法をご教授をお願いします。

Ruku2357
Patranのフォーラムの方でも質問をさせていただいたのですが、Nastranの問題の可能性があるとも感じたのでこちらのフォーラムにも投稿させていただきます。

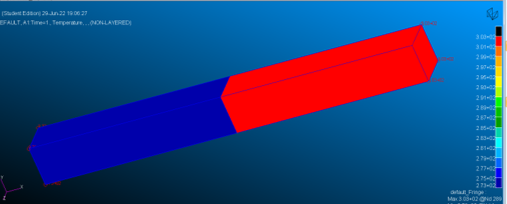

2つのブロックを重ねて上下に温度差をつけて熱解析を行ったのですが、2物体での温度の行き来がなく、ブロックごとで温度が定常になってしまいました。
お手数ですが、​ブロックを熱的に接続する方法を教えていただきたいです。
​
始めたての初心者ですので、極力詳細に教えていただけると幸いです。​
  • 0
    2つのブロック間が節点共有されていれば、熱の伝わり(熱伝導)は計算されます。
    単純な形状だと、MeshingのEquivalence機能を使用して節点を共有させてください。
    節点共有させない場合は、MPCで節点を結合する​ことで、MPCを通して熱のやり取りが発生します。
    MPCは​、MeshingのObject=MPCで作成可能です。
